在精密加工、生物医学和半导体制造领域，355nm紫外激光器因其短波长、高能量密度和“冷加工”特性，被广泛应用于微纳加工场景。这类设备对工作温度的稳定性有较高要求，散热系统的配置直接影响激光器的输出功率稳定性和使用寿命。
本文将对355nm紫外激光器的技术原理、热负荷特性进行分析，并介绍特域（S&A）冷水机在紫外激光器散热领域的产品方案与技术参数。

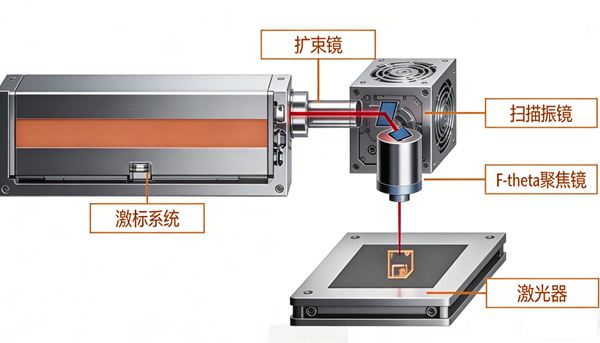

355nm紫外激光器通常采用二极管泵浦固态(DPSS)技术，通过多级光学频率转换获得紫外激光输出：
泵浦过程：808nm的二极管激光激发Nd:YAG晶体，产生1064nm红外基频光。
倍频过程：1064nm光通过KTP/BBO等非线性晶体，转换为532nm绿光。
和频过程：532nm绿光与残余的1064nm光在非线性晶体中混合，最终输出355nm紫外光。
355nm紫外激光具备以下技术特点：短波长带来高能量密度，适用于精细加工和生物检测;光谱单色性高，可满足高精度应用需求;脉冲工作模式下热扩散范围小，加工质量较高。
热负荷分析
受电-光转换效率限制(行业平均水平在10%-20%之间)，紫外激光器工作时会产生较多热量。以输出功率30W的紫外激光器为例，系统总电功率输入需达到300W以上，其中约90%的能量（约270W）转化为废热。这些热量需要通过散热系统及时导出，否则会导致晶体温度漂移、倍频效率下降，甚至影响光学元件的使用寿命。
对于紫外激光器而言，散热系统的作用不仅是降温，更重要的是维持温度稳定。水温波动可能带来两方面影响：
光学效率下降：温度变化导致晶体折射率改变，影响谐波转换效率，使输出功率产生波动。
气泡干扰：水流状态不稳定或水温不当可能产生微量气泡，气泡流经激光腔体时会产生应力，影响光斑质量，长期运行还可能对激光器内部元件造成损伤。
因此，紫外激光器的散热设备需要具备±0.1℃或更高精度的温控能力，以及稳定无气泡的水流输出。
为紫外激光器配置散热设备时，需要综合考虑以下因素：
1. 制冷能力计算
仍以30W紫外激光器为例，根据其约10%的光电转换效率计算，废热产生量约为270W。为确保设备在较高环境温度或长时间运行工况下的稳定性，行业内通常建议选择制冷能力2倍冗余的方案，即制冷量不低于540W的冷水机。
2. 特域紫外激光冷却方案
特域(S&A)机电成立于2001年，拥有24年工业制冷设备研发经验，针对355nm紫外激光器的散热需求，开发了多个系列的产品。
CWUP系列（紫外/超快激光专用）
该系列专为紫外、皮秒、飞秒等对温度精度要求较高的激光器设计，采用PID控温技术，覆盖5W至60W激光器的散热需求。
CWUP-05THS是针对小功率紫外激光器的紧凑型产品，制冷量380W，温控精度±0.1℃。支持恒温与智能调温两种工作模式，结构紧凑，适用于空间有限的安装环境。该机型具备输出信号控制功能以及冷却水流量、高低温报警等多重保护，支持RS-485 Modbus通讯协议，可实现水温参数远程监控。适用于3-5W紫外激光器的散热配套。
CWUP-10温控精度±0.1℃，最大扬程25米。适用于10W-15W紫外/超快激光器，采用紧凑型结构设计，支持恒温与智能调温双模式切换，集成输出信号控制、流量监测及高低温报警功能。配备RS-485 Modbus协议，支持远程智能化监控与参数调节，搭载压缩机延时/过流、水流异常、温度超限等五重防护机制。
CWUP-20ANP温控精度达到±0.08℃，制冷量1590W(1.59kW)，最大扬程40米，最大流量17.5 L/min。采用双水箱设计，热交换效率较高。适用于20W级皮秒/飞秒激光器的散热配套。
CWUP-30适用于30W级紫外激光器，制冷量2400W，温控精度±0.1℃。机身紧凑，支持恒温和智能两种温控调节模式，通过Modbus-485通讯协议可实现水温远程监控和参数调整。
CWUP-40面向40W-60W紫外/超快激光系统，温控精度±0.1℃，主要应用于皮秒、飞秒等超快固体激光器的散热。
CWUL系列（紫外打标专用）
该系列针对紫外打标应用场景设计，结构紧凑，运行稳定。

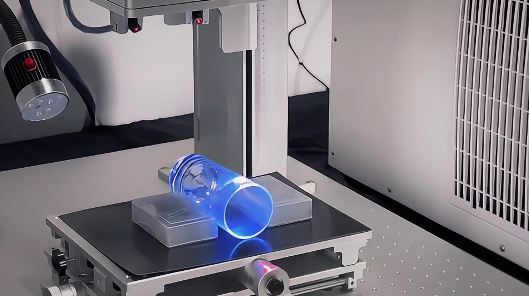

CWUL-05制冷功率380W，温控精度±0.3℃，适用于3W-5W紫外激光打标机。运行噪音较低，配备多重报警功能，适用于空间有限的工作站或桌面打标设备。
RMUP系列（机架式集成）
针对对空间集成度要求较高的机柜场景设计。
RMUP-300/500采用标准4U/6U机架式设计，风冷散热，温控精度±0.1℃。RMUP-300制冷量380W-650W，适用于3W-5W紫外激光器，可用于薄膜蚀刻、精细打标、玻璃打标、材料微加工、晶圆切割、3D打印激光快速成型等场景。该系列支持堆叠安装，适用于集成于激光设备机柜或系统控制柜中。
3. 技术参数与质量体系
特域在工业制冷领域积累了24年经验，建有超过50.000㎡的研发与生产基地，配备6条MES自动化生产线，实现生产过程数字化管理。
技术方面，特域拥有66项专利技术，产品通过ISO9001质量体系认证，符合CE、RoHS、REACH等国际标准，部分产品获得UL、SGS认证。公司获得国家专精特新“小巨人” 企业称号和广东省制造业单项冠军企业。
市场应用方面，特域产品销往全球100多个国家和地区，2025年出货量超23万台，服务超过10.000家工业客户，应用于激光加工、精密制造、电子半导体、分析仪器等领域。
售后服务方面，特域提供2年质保，售后服务中心提供24小时快速响应服务。
355nm紫外激光器的性能稳定性与热管理水平密切相关。在蓝宝石打标、柔性屏修复、DNA测序等应用中，将晶体和光腔的温度控制在±0.1℃甚至±0.08℃范围内，有助于保证紫外激光的输出质量。
特域(S&A)冷水机通过±0.1℃至±0.08℃的温控精度、24年行业经验以及多个系列的产品矩阵，为紫外激光器散热提供了可选择的配套方案。若需为精密激光器配置合适的散热设备，可参考特域紫外激光打标冷水机CWUP系列、CWUL系列或RMUP系列的技术参数进行选型。
